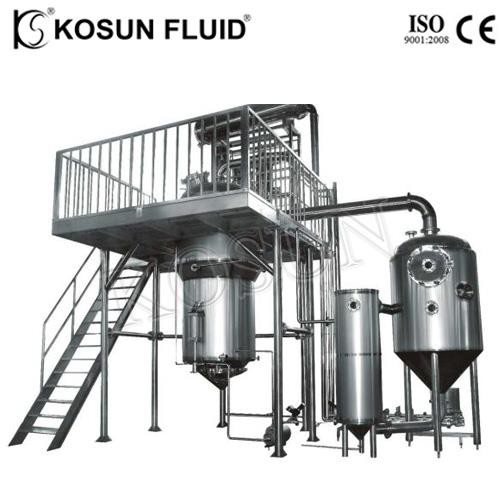

Įvadas tirpiklis e xtraktorius
Tirpiklių ekstraktorius yra sudarytas iš: 1 ištraukimo talpyklų, 2 putų spąstų, 3 dujų ir skystų separatorių, 4 aušintuvų, 5 kondensatorių, 6 naftos ir vandens separatorių, 7 skystų siurblių, 8 vamzdynų filtrai ir vidinis jungtis vamzdžiai.
Naudojant aukštos kokybės medžiagą 304, trys sluoksniai izoliacijos, gali realizuoti ištraukimo temperatūros valdymą ir rodymą, dizaino slėgį 0,3-0,4 Mpa strypo atveju, konstrukcinį slėgį 0,09 Mpa bakui, veidrodžio sluoksniuotą įėjimo į maišytuvą, mechaninį sandariklį , gali veikti esant teigiamam slėgiui arba neigiamam slėgiui.
Tirpiklio ekstraktoriaus naudojimas
Šis tirpiklių ekstraktorius tinka komponentų ekstraktui iš žolelių (lapų, šaknų, gėlių ar sėklų), tokių kaip saldymedis, stevia, senna ir kt., Taip pat kiti botaniniai. Taip pat galima suprasti tirpiklio susidarymą ir eterinio aliejaus rinkimą, ir jis yra ypač tinkamas ligoninė, farmacijos gamykla, moksliniai tyrimai ir kt.
Modelis | TQ-0,5 | TQ-1 | TQ-2 | TQ-3 | TQ-4 | TQ-6 | TQ-8 | TQ-10 |
Apimtis (L) | 600 | 1200 | 2300 | 3200 | 4300 | 6300 | 8500 | 11000 |
Suprojektuota vidinė spauda (Mpa) | 0,09 | |||||||
Sukurta striukės spauda (Mpa) | 0.3 | |||||||
Žaliavos įėjimo diagrama. (mm) | 400 | 400 | 400 | 400 | 500 | 500 | 500 | 500 |
Šildymo plotas (m2) | 2.4 | 3 | 4.7 | 6.8 | 8 | 10 | 12 | 12 |
Kondensacinis plotas (m2) | 3 | 4 | 5.4 | 8 | 10 | 10 | 15 | 18 |
Aušinimo zona (m2) | 1 | 1 | 1 | 1 | 1 | 2.2 | 2.2 | 3 |
Filtrui plotas (m2) | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0.3 | 0.3 | 0.3 |
Išmetimo durų diagrama. (mm) | 600 | 800 | 1000 | 1200 | 1200 | 1400 | 1500 | 1600 |
Garo kaina (kg / val.) | 285 | 285 | 346 | 570 | 660 | 718 | 903 | 1140 |
Vandens kaina (T / val.) | 2.1 | 2.1 | 2.5 | 4.2 | 4.5 | 5.5 | 6.7 | 6.7 |
Steamo įėjimas (mm) | 32 | 32 | 32 | 40 | 40 | 50 | 50 | 50 |
Išmetimo anga (mm) | 100 | 100 | 100 | 125 | 125 | 150 | 150 | 150 |
Aušinimo vandens įleidimo anga (mm) | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 70 |
Variklio galia (kw) | 2.2 | 2.2 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 |
Maišymo pasukimo greitis (r / min) | 3 | |||||||
